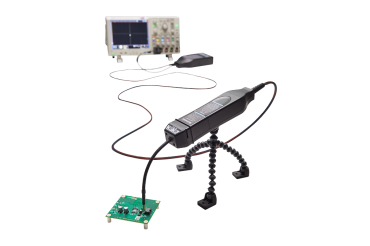

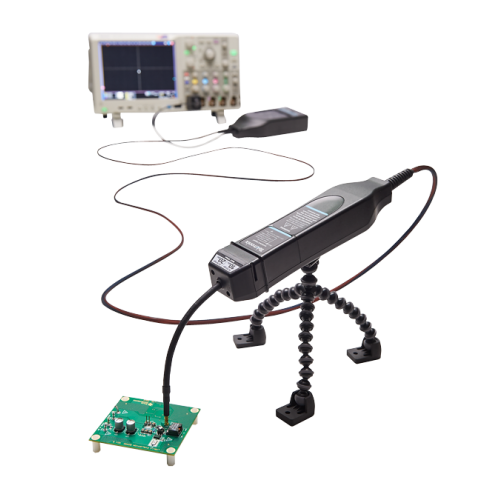

Tektronix начинает поставку IsoVue

Технология IsoVu™ - это абсолютно новая платформа для измерительных систем. Включает 4 отдельных лазера, оптический датчик, 5 оптических кабелей и технологии обратной связи и управления.

Возможности IsoVu:

1. Полная оптическая развязка
2. Единственная измерительная система с параметрами
3. Полоса пропускания 1ГГц
4. Напряжение до 2000 В (режим работы «common»)
5. Напряжение до 50 В (режим работы «дифференциальный»)
6. Превосходные показатели по подавлению синфазного сигнала o 120 dB CMRR от DC до 100 MГц o 80 dB CMRR при 1 ГГц

Основные характеристики IsoVu:

1. Полоса пропускания/времена нарастания/спада: > 1 ГГц / < 350пс
2. Дифференц. напряжение (зависит от типа наконечника) ◦ 1X наконечник: +/- 1 В ◦ 5X наконечник: +/- 5 В ◦ 10X наконечник: +/- 10 В
3. Напряжение в общем режиме ◦ Ограничено длиной оптического кабеля, но специфицируется как 2000 В
4. Коэффициент подавления синфазной составляющей: (Графики ниже) ◦ DC до100 MГц: 120 dB ◦ 1 ГГц: 80 dB
5. Нагрузочная ёмкость ◦ 1X наконечник: 50 Ом ◦ 5X наконечник: 250 Ом// < 1 пФ ◦ 10X наконечник: 500 Ом// < 1 пФ ◦ 25X наконечник: 1.25 кОм// < 1 пФ ◦ 50X наконечник: 2.5 кОм// < 1 пФ
