Новые приборы – мультиметр Keithley DMM6500 и система сбора данных DAQ6510

Компания Tektronix, Inc., ведущий мировой поставщик контрольно-измерительных решений, представила 6½-разрядный настольный/системный цифровой мультиметр Keithley DMM6500 и систему сбора данных DAQ6510.

Эти новые приборы сочетают в себе простое управление с использованием сенсорного экрана, упрощающего и ускоряющего настройки и обеспечивающего мгновенный мониторинг и отображение, 15 различных измерительных функций, широкие диапазоны измерения, многоканальные измерения с лучшей в своём классе точностью и чувствительностью.

6½-разрядный настольный/системный цифровой мультиметр DMM6500 поддерживает 15 видов измерений.

Сигналы и переходные процессы можно захватывать с помощью 16-разрядного АЦП, работающего на частоте 1 Мвыб./с, что позволяет выполнять несколько измерений с помощью одного прибора и исследовать сложные профили тока нагрузки беспроводных устройств. DMM6500 обладает лучшей в своём классе чувствительностью и помогает инженерам выполнять измерения характеристик маломощных изделий.

Прибор позволяет мгновенно получить полную картину измерений, например за счёт регистрации переходных сигналов просмотра трендов данных и статистики непосредственно на сенсорном экране, чтобы ускорить анализ данных и исключить дополнительные измерения.

Основные преимущества DMM6500:

• Сигналы отображаются на дисплее, в том числе в режиме наложения.
• Функции масштабирования существенно упрощают изучение переходных сигналов и форм сигналов.
• Определение характеристик сигналов при помощи пользовательских курсоров и компьютерной статистики.
• Длительность сигналов для измерений не короче, чем 0,0005 периода сигнала сети питания или 8,3 мкс (10 мкс) для сети с частотой 60 Гц (50 Гц)
• Режим ручного тестирования с функциями автоматического
• Встроенная в прибор интеллектуальная система обработки команд и управления позволяет свести к минимуму обращения к ПК и сократить время тестирования.

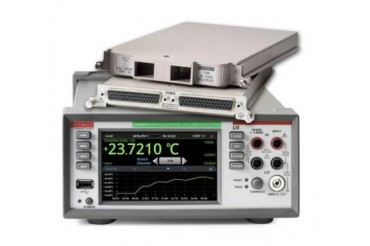

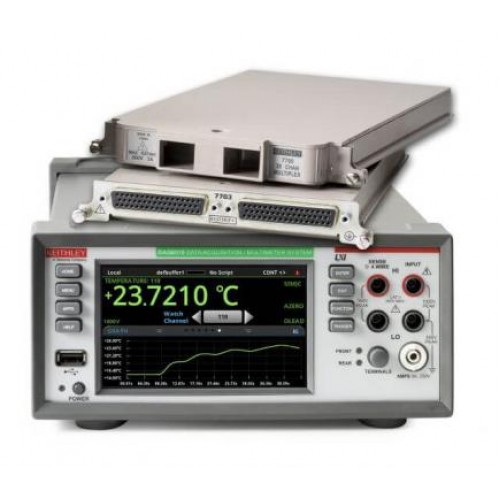

DAQ6510 – новый уровень простоты.

Благодаря сенсорному экрану DAQ6510 упрощает настройку, выполнение измерений, мониторинг и анализ данных в многоканальных измерительных системах, которые теперь можно полностью настраивать с одного экрана.

Встроенные функции построения диаграмм позволяют отображать на одном экране до 20 различных графиков по 20 каналам и всесторонне исследовать их с помощью функций сжатия и растяжения, а затем выполнять дальнейший анализ с помощью курсоров и статистических функций. Все эти настройки, измерения, мониторинг и анализ могут выполняться на самом приборе без внешнего ПК.

В систему DAQ6510, имеющую разрешение 6½ разрядов, встроено 15 функций измерения.
Встроенный в прибор АЦП позволяет измерять слабые токи, низкие сопротивления, температуру, а также регистрировать переходные сигналы.

Основные преимущества DAQ6510:

• Напряжение: от 100 нВ до 1000 В с базовой точностью 0,0025 % для постоянного напряжения
• Чувствительность по току: от 1 пА до 3 А
• Сопротивление: от 1 мкОм до 120 МОм
• Ёмкость: от 0,1 пФ до 100 мкФ
• Температуру можно измерять в диапазоне от -200 до +1820 °C при помощи термопар, термометров сопротивления и термисторов
• 1 Мвыб/с, 16-битный АЦП и возможность сохранения до 8 млн показаний
• Для систем тестирования предлагаются дополнительные опции, реализованные в виде 12 подключаемых модулей и увеличивающие число каналов до 80
