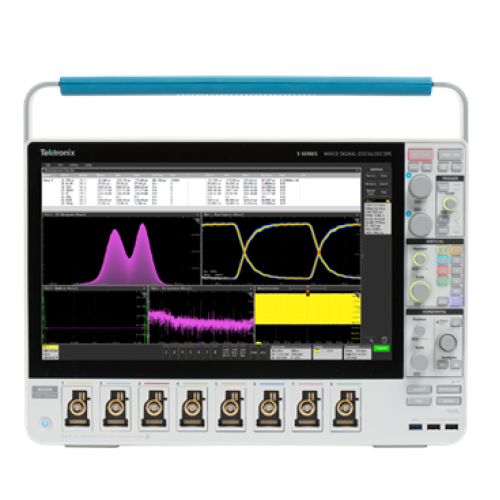

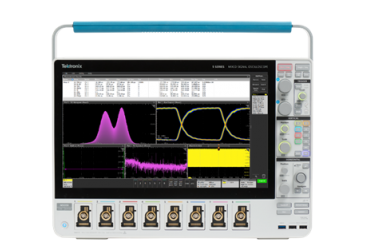

MSO Серии 5. Наибольший дисплей. Наибольшее количество каналов. Наилучший опыт
Большой экран и полное управление прибором обеспечивает сенсорный дисплей с диагональю 15,6 дюйма и высоким разрешением.
При помощи ёмкостного сенсорного дисплея с управлением жестами, кнопок и ручек управления передней панели или мыши можно тестировать и анализировать множество сигналов, не углубляясь в меню.
Свойства:
- Навигация по сигналам при помощи жеста перелистывания
- Масштабирование сигналов для улучшения обзора
- Перетаскиваемые маркеры и измерения
Характеристики устройства:
- Число входных каналов
1. 4, 6 или 8 входов FlexChannel™. На каждый вход FlexChannel™ через логический пробник может поступать 1 аналоговый или 8 цифровых логических сигнала. - Полоса пропускания1
350 МГц, 500 МГц, 1 ГГц, 2 ГГц - Частота дискретизации
6,25 Гвыб/с на всех аналоговых/цифровых каналах - Длина записи
62,5 млн точек на всех аналоговых/цифровых каналах
125 млн точек (опция) на всех аналоговых/цифровых каналах1 - Разрешение по вертикали
Стандартное 12 бит, до 16 бит в режиме высокого разрешения - Режимы запуска
По фронту, длительности импульса, рантам, времени ожидания, окну, логической комбинации, времени установки и удержания, нарастания/спада, сигналам с шин I2C1, SPI1, USB1, Ethernet1, CAN1, CAN FD1, LIN1, FlexRay1, MIL-STD- - Генератор сигналов1
Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы - Цифровой вольтметр2
4 разряда - Частотомер для сигнала запуска2
8 разрядов - Дисплей
Диагональ 15,6 дюйма (385 мм), TFT, цветной ёмкостный сенсорный дисплей высокого разрешения (1920 x 1080, с управлением жестами) - Соединения
USB Host (x7), USB 3.0 Device, LAN (10/100/1000 Base-T Ethernet; поддерживающие LXI), Display Port, DVI-D, Video Out
